今天很開心的和大家分享華強PCB杯電子設計大賽第二份作品單片機LCD掌上計算器，喜歡的請?jiān)诖私涣鳌?/p>

作品單片機LCD掌上計算器介紹：

本作品采用STC89c516+作為主芯片，另外有AT24C08作為存儲芯片，用于存儲計算結果，其余的為一個4*4的矩陣鍵盤和4個獨立按鍵。

4*4矩陣鍵盤分別為

    當shift=0時
    | 1 | 2 | 3 | + |
    | 4 | 5 | 6 | - |
    | 7 | 8 | 9 | * |
    | 0 | . | = | / |
    當shift=1時
    | 1 | 2 | exp（）   | sqrt（） |
    | 4 | 5 |  tan（）   | pow（） |
    | 7 | 8 |  In（）    | sin（）  |
    | 0 | . |  log10（） | cos（）  |

4個獨立按鍵分別為shift功能鍵，存儲鍵，取數鍵，及清屏鍵。

實現功能:
    可對浮點數進行加減乘除運算，及exp（）, sqrt（）, tan（）, pow（）, In（）, sin（）,log10（）,cos（）運算。跟一般的計算器功能無異。
    此次是我與同學一起合作的，我主要寫程序算法及其后期調試，同學主要畫PCB及后期文檔處理。
    硬件部分由于時間較趕，所以用開發板代替了。

單片機LCD掌上計算器圖片欣賞：

矩陣鍵盤

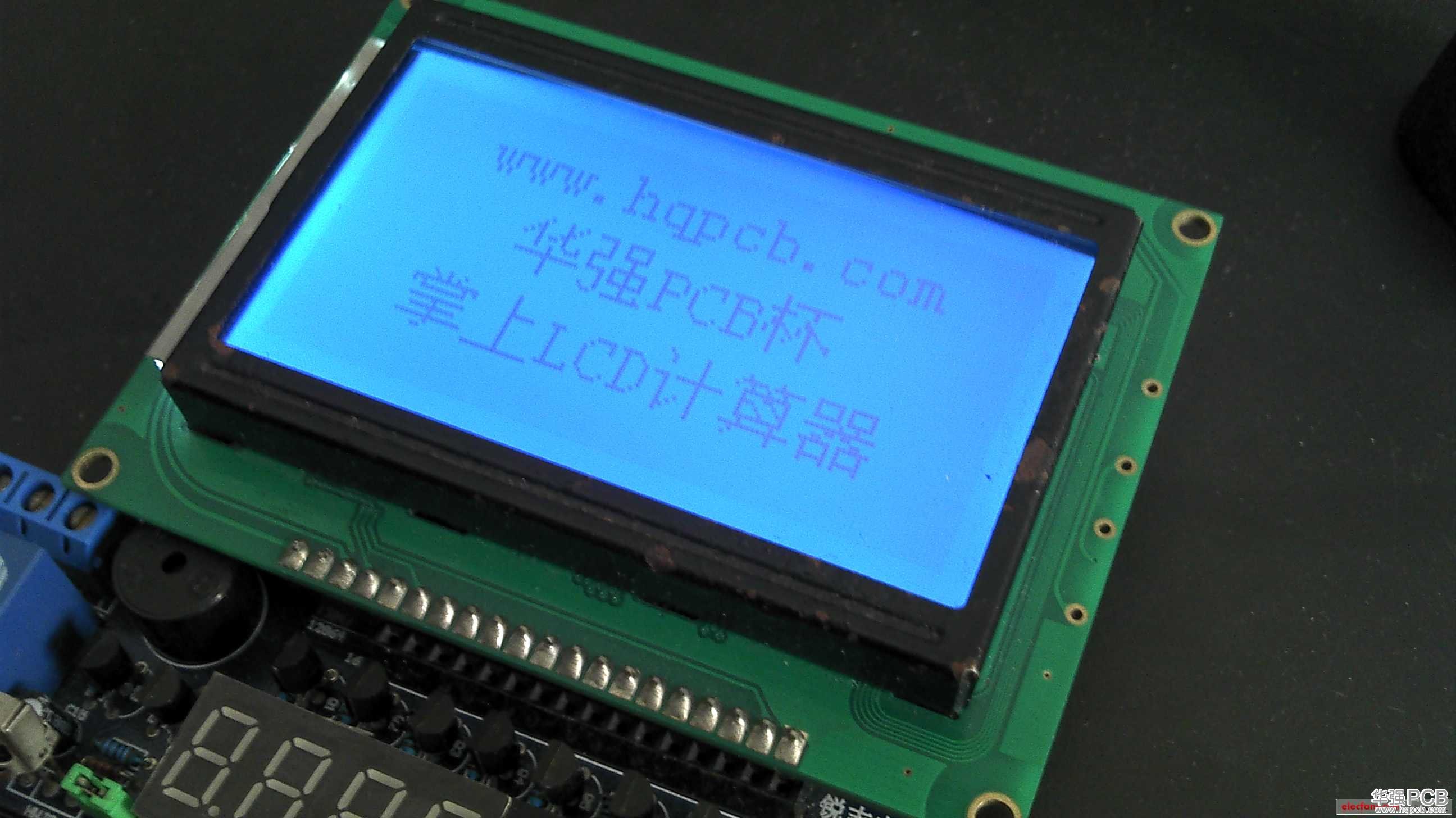

12864液晶

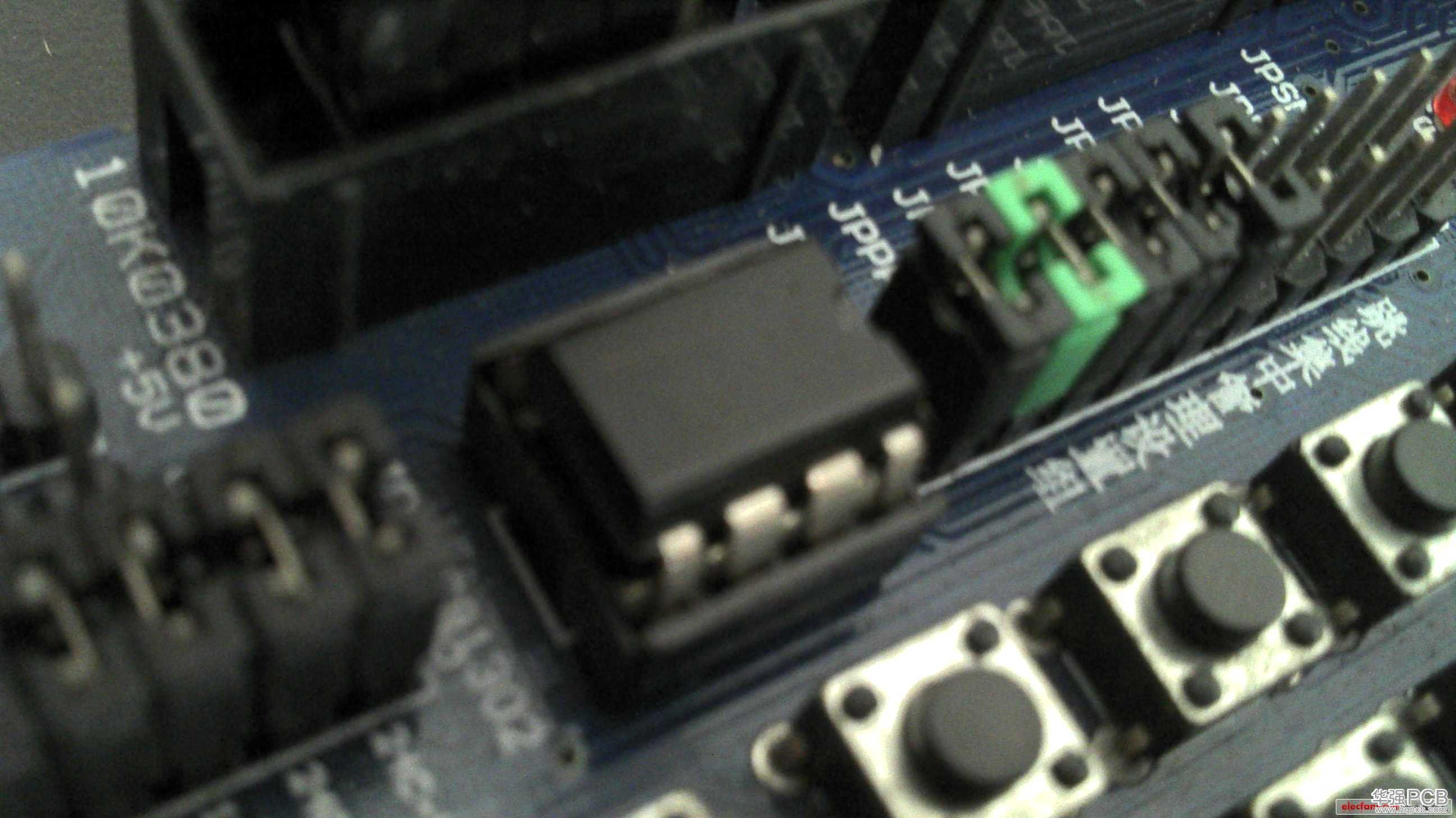

24C08

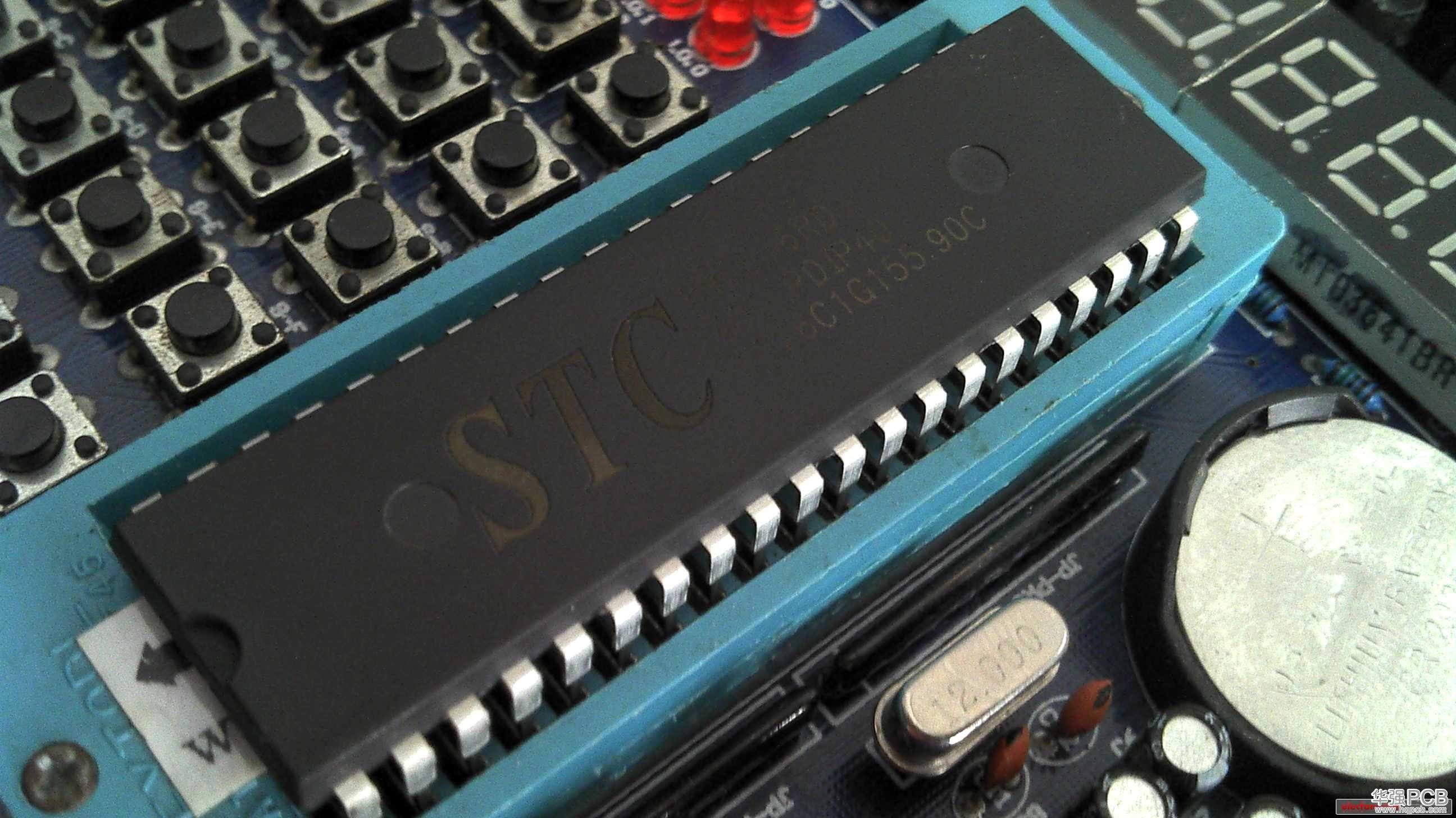

STC89C516+

視頻中液晶第一行為輸入的第一個數，第二行為執行運算的符號顯示，第三行為輸入的第二個數，第四行為輸出的結果。其中第二行右端處為判斷shift功能鍵是不是按下。由于第一次拍視頻，有點不清晰，請見諒~

單片機LCD掌上計算器視頻：

視頻上傳在這里分享不了，大家去電子技術論壇看吧，也可以看看大家的精彩評論：http://bbs.elecfans.com/jishu_212060_1_1.html

作為華強PCB的工程師，我不得不說，此份作品的最大優點就是漂亮，整體感非常強，不難看出作者有非常好的設計經驗，同時有非常好的作品風格。
